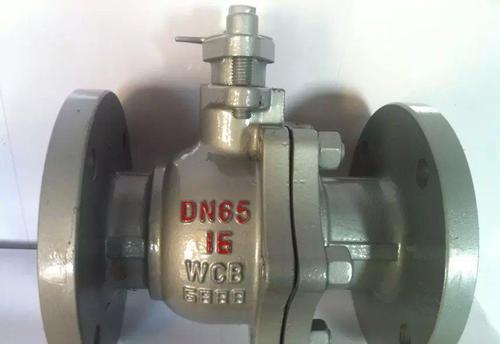

Q41F手动法兰球阀产品概述:
手动法兰球阀主要用于截断或接通介质，也可用于流体的调节与控制。与其它阀类相比，球阀具有如下的一些优点：
1、流体阻力小，球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2、开关迅速、方便，只要阀杆转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭。
3、法兰球阀密封性能好。球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造，易于保证密封，而且球阀的密封力随着介质压力的增加而增大。
4、阀杆密封可靠。球阀启闭时阀杆只作旋转运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。
5、法兰球阀的启闭只做90°转动，故容易实现自动化控制和远距离控制，球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。
6、球阀通道平整光滑，不易沉积介质，可以进行管线通球。 手动法兰球阀主要零件及材质
序号
NO | 零件名称 | 材质 | GB | ASTM | 1 | 阀体 | WCB | A2116-WCB | 2 | 密封圈 | PTFE、RPP | PTFE、RPP | 3 | 球体 | 1C18Ni9Ti | SS304 | 4 | 螺母 | 35 | A194-2H | 5 | 螺柱 | 35CrMoA | A193-B7 | 6 | 石体 | WCB | A216-WCB | 7 | 垫片 | 柔性石墨+不锈钢 | B12.10-304F/.G | 8 | 填料 | PTFE | PTFE | 9 | 填料压盖 | WCB | A2116-WCB | 10 | 定位片 | 25 | A105 | 11 | 挡圈 | 65Mn | AISI 1066 | 12 | 手柄 | K33 | A47-667
Gr.32510 | 13 | 阀杆 | 1Cr33 | A276-410 | 14 | 螺钉 | 35 | A193-B7 | 15 | 止推垫片 | PTFE | PTFE |
手动法兰球阀试验压力 压力等级 | 试验压力(MPa） | 公称压力（PN） | 磅级（Class） | 壳体试验 | 密封试验 | 1.0 | - | 1.5 | 1.1 | 1.6 | - | 2.5 | 1.76 | 2.5 | - | 3.8 | 2.75 | 4.0 | - | 6.0 | 4.4 | 6.4 | - | 9.6 | 7.04 | - | 150 | 3.0 | 2.2 | - | 300 | 7.6 | 5.6 | - | 600 | 15.0 | 11.0 | - | 10K | 2.4 | 1.5 | - | 20K | 5.8 | 4.0 |
PN1.6MPa 主要连接尺寸及重量 公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 | H | 59 | 63 | 75 | 85 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 | W | 130 | 130 | 160 | 180 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 1410 | Wt(Kg) | 2.5 | 3 | 5 | 6 | 7 | 10 | 15 | 19 | 33 | 58 | 93 | 160 |
PN2.5MPa 主要连接尺寸及重量 公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 320 | 400 | 400 | 550 | H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 342 | 345 | W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1500 | Wt(Kg) | 2.5 | 3 | 5 | 6 | 7.5 | 10 | 15 | 20 | 33 | 60 | 93 | 175 |
PN4.0MPa 主要连接尺寸及重量 公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | L | 130 | 140 | 150 | 180 | 200 | 220 | 250 | 280 | 320 | 400 | 400 | 400 | H | 59 | 63 | 75 | 85 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 | W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1500 | Wt(Kg) | 3 | 4 | 5 | 7 | 9 | 12 | 18 | 28 | 46 | 75 | 106 | 190 |
PN6.4MPa 主要连接尺寸及重量 公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | L | 165 | 190 | 216 | 229 | 241 | 292 | 330 | 356 | 432 | 508 | 559 | 660 | H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 305 | 398 | W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1800 | Wt(Kg) | 6.5 | 7 | 8 | 12 | 14 | 18 | 28 | 40 | 65 | 98 | 140 | 250 |
PN10MPa 主要连接尺寸及重量
公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | L | 165 | 190 | 216 | 229 | 241 | 292 | 330 | 356 | 432 | 508 | 559 | 660 | H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 305 | 398 | W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1800 | Wt(Kg) | 6.5 | 7 | 10 | 15 | 18 | 25 | 32 | 46 | 75 | | |
|
|
